当前，中国各行各业出海已成为热潮。工业锅炉行业也不例外，俄罗斯、东南亚、中亚、非洲、欧洲，中国锅炉已逐步走向世界。此时，熟悉出口国的标准变得特别重要，锅炉标准涉及到方方面面，本期从蒸汽锅炉排污方面来看看欧洲标准和中国标准有哪些不同。

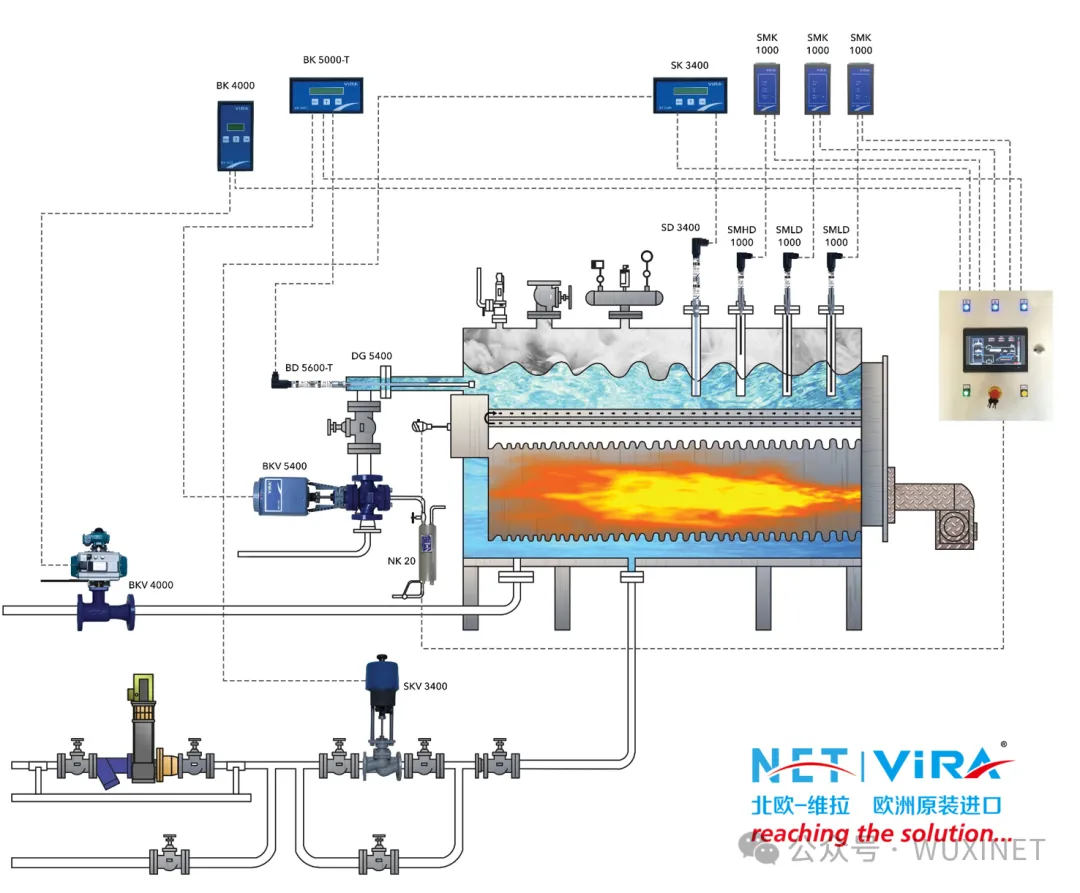

基于EN 12953-8标准要求72小时无人值守锅炉房

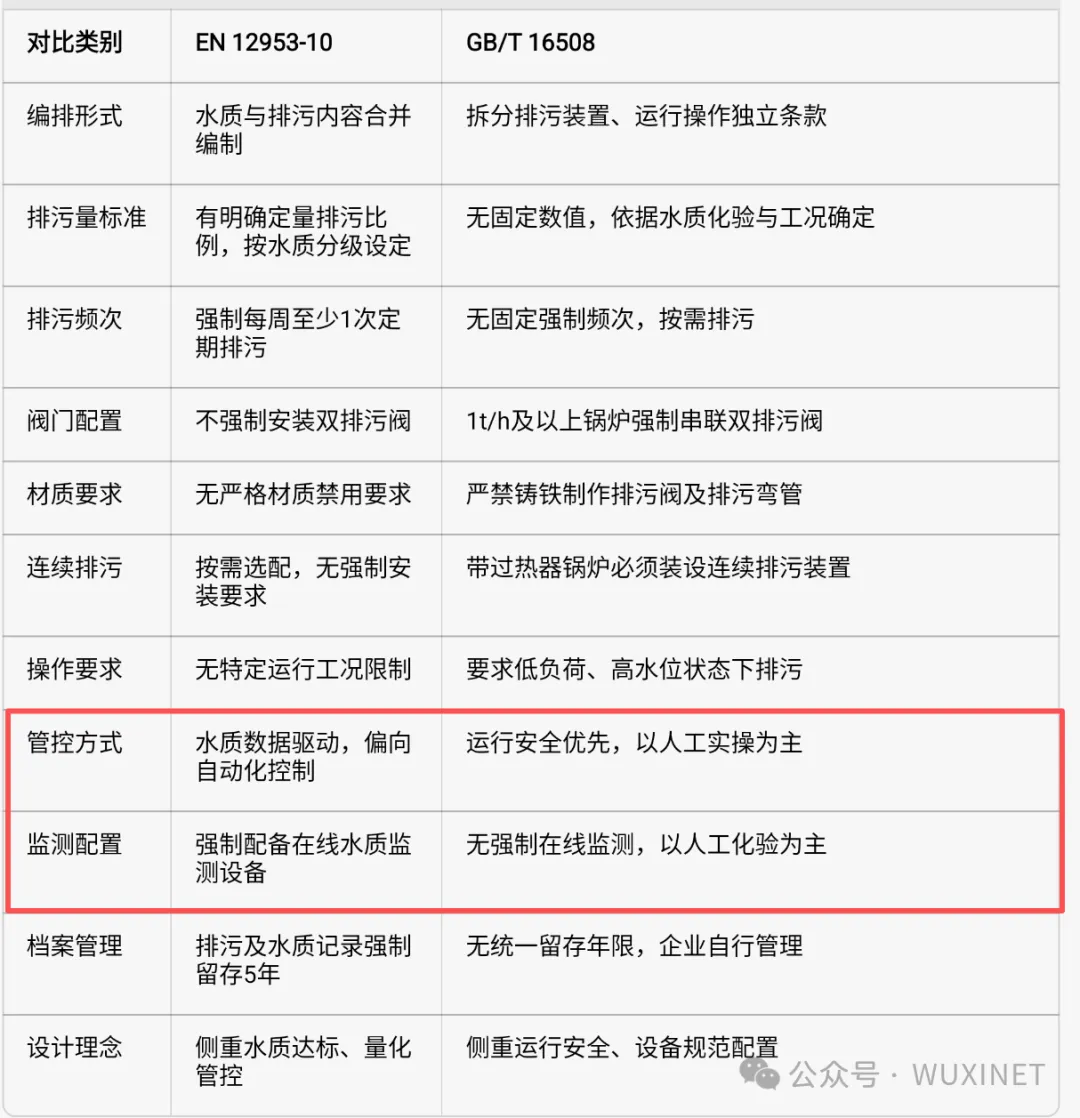

EN12953-10和GB/T16508关于蒸汽排污的规范核心差异有：





    从此规范上就不难理解，在欧洲，蒸汽表面自动排污和底部排污系统在蒸汽锅炉上是标准配置，而在中国目前是推荐性配置。标准和国情相对应，欧洲人工昂贵，更注重蒸汽锅炉的能效。随着中国锅炉面向全球市场，对标欧标技术标准将势在必行。



TDS自动表面排污节能计算：

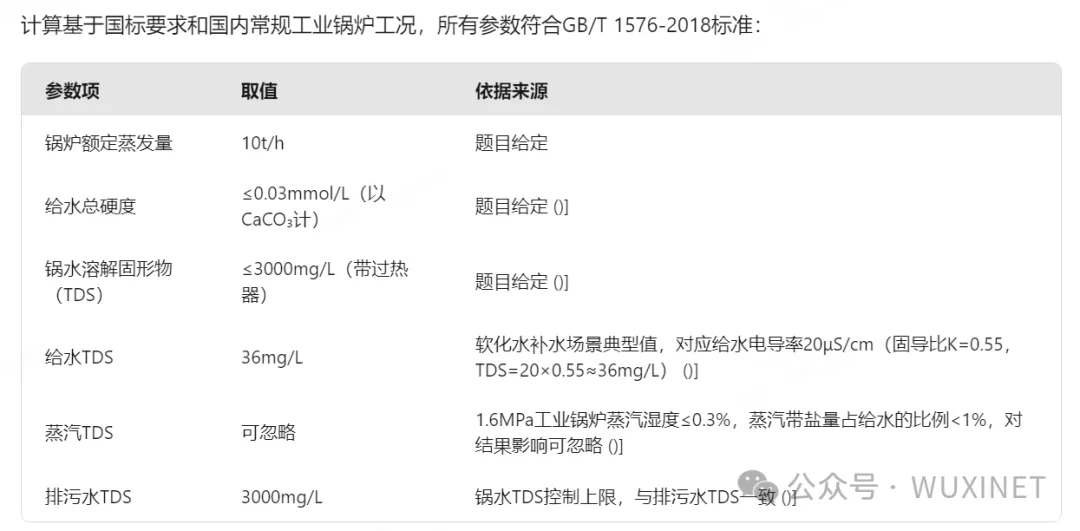

1台10T/H额定1.6MPa饱和蒸汽锅炉，根据《GB/T 1576-2018 工业锅炉水质》国家标准，锅水溶解固形物≤3000mg/L（带过热器），锅炉水中的溶解固形物（TDS，单位mg/L）与电导率（单位μS/cm）呈线性正相关，换算公式为： 电导率 = TDS ÷ K 其中K为固导比换算系数，工业锅炉锅水的K值范围通常为0.55~0.75，需结合本地水质特性提前标定后使用，基准值取0.6 。 按TDS=3000mg/L计算：电导率=3000÷0.6=5000μS/cm



1.6MPa蒸汽锅炉给水总硬度国家标准≤0.03mmol/L，常规软化水处理场景下对应的电导率约为10~20μS/cm，相当于TDS=36m/l 软化水补水场景典型值，对应给水电导率20μS/cm（固导比K=0.55，TDS=20×0.55≈36mg/L）

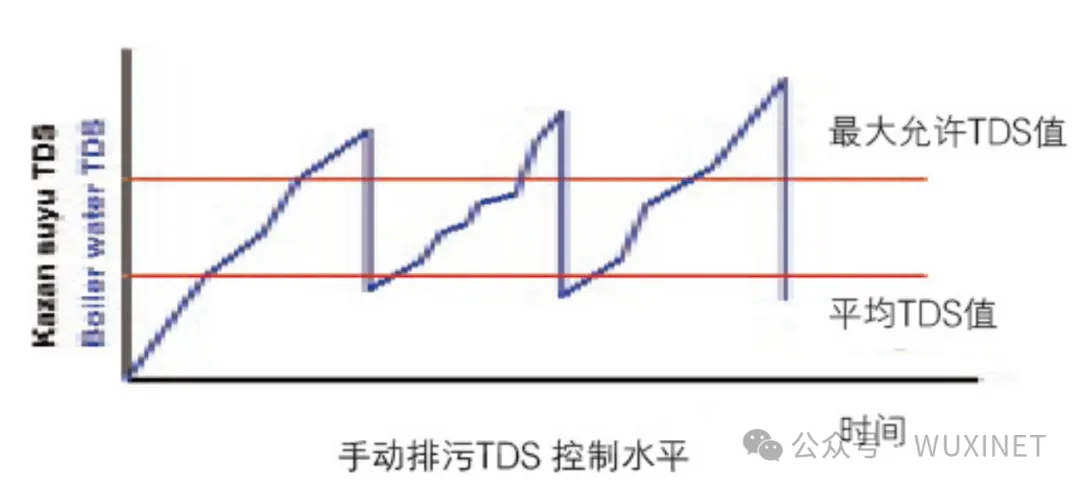

目前国内的手动排污或连续排污，不同场景下的排污率管控阈值如下：低压小容量工业蒸汽锅炉：控制在5%~10%，最高不超过10% ；以软化水为补给水的蒸汽锅炉（热电厂）：≤5% ；以除盐水为补给水的蒸汽锅炉（电厂）：≤2%。假设按平均的5%排污率计算，1.6MPa的10T/H的蒸汽锅炉每小时排污10*5%=0.5T. 按年工作5000小时，年排污量为2500T，如果燃料为天然气，则每吨蒸汽约人民币320元。所以排污率为5%的1.6MPa的10T/H的蒸汽锅炉通过手动排污每年大约排污耗费 人民币80万元人民币。

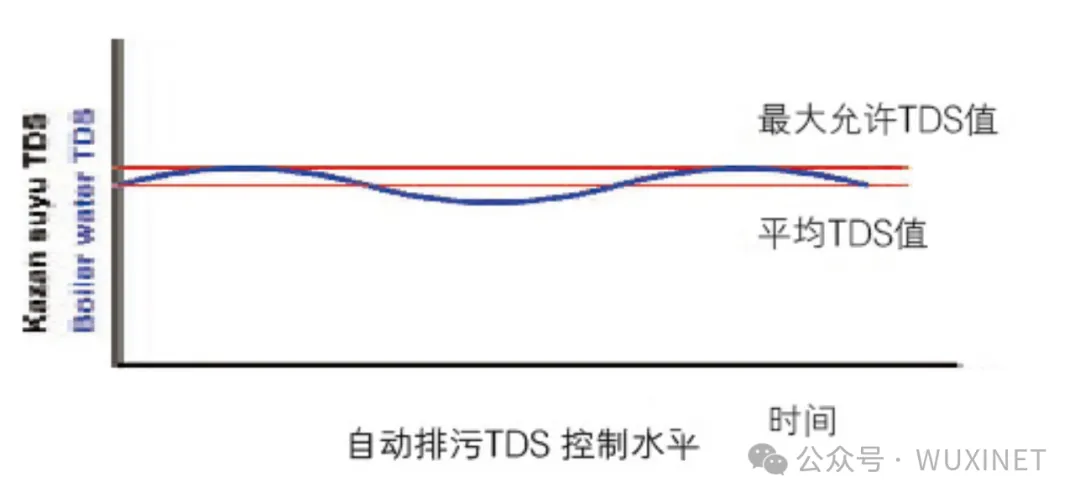

自动排污可以精确控制锅水的TDS值，几乎可以用理论公式来计算排污率





通过盐平衡公式来计算排污率约等于1.2%：给水带入的盐分=蒸汽带走的盐分+排污水带走的盐分：





所以排污率为1.2%的1.6MPa的10T/H的蒸汽锅炉通过TDS智能控制排污系统每年大约排污为600T,耗费 人民币19.2万元人民币。



汇总如下：1.6MPa的10T/H的燃气蒸汽锅炉，年运行5000小时



排污方式	场景	排污率	年排污耗费（万元）
TDS表面排污智能控制	任何场景	1.2%	19.2
手动间隙式	低压小容量工业锅炉：	5%-10%	80~160
连续排污	软化水为补给水的热电厂	2%~5%	32~80
连续排污	以除盐水为补给水的电厂	1.5%~2%	24~32



结论：从节能效果看，蒸汽锅炉采用TDS自动表面排污系统非常物有所值！





NET-VIRA北欧维拉TM为欧洲三大蒸汽锅炉水位控制和自动排污控制品牌之一，向全球用户提供高品质的欧洲原装进口锅炉控制节能技术和产品。

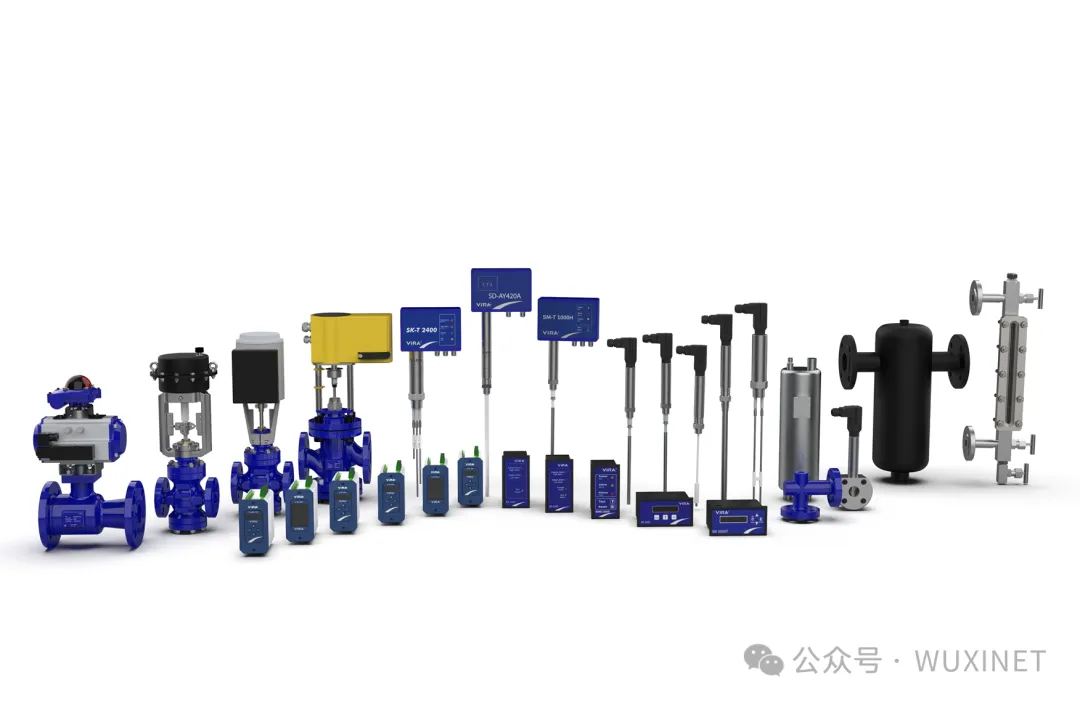

●锅炉智能表面排污控制系统和底部排污



●锅炉电极水位计/连续量电容水位计

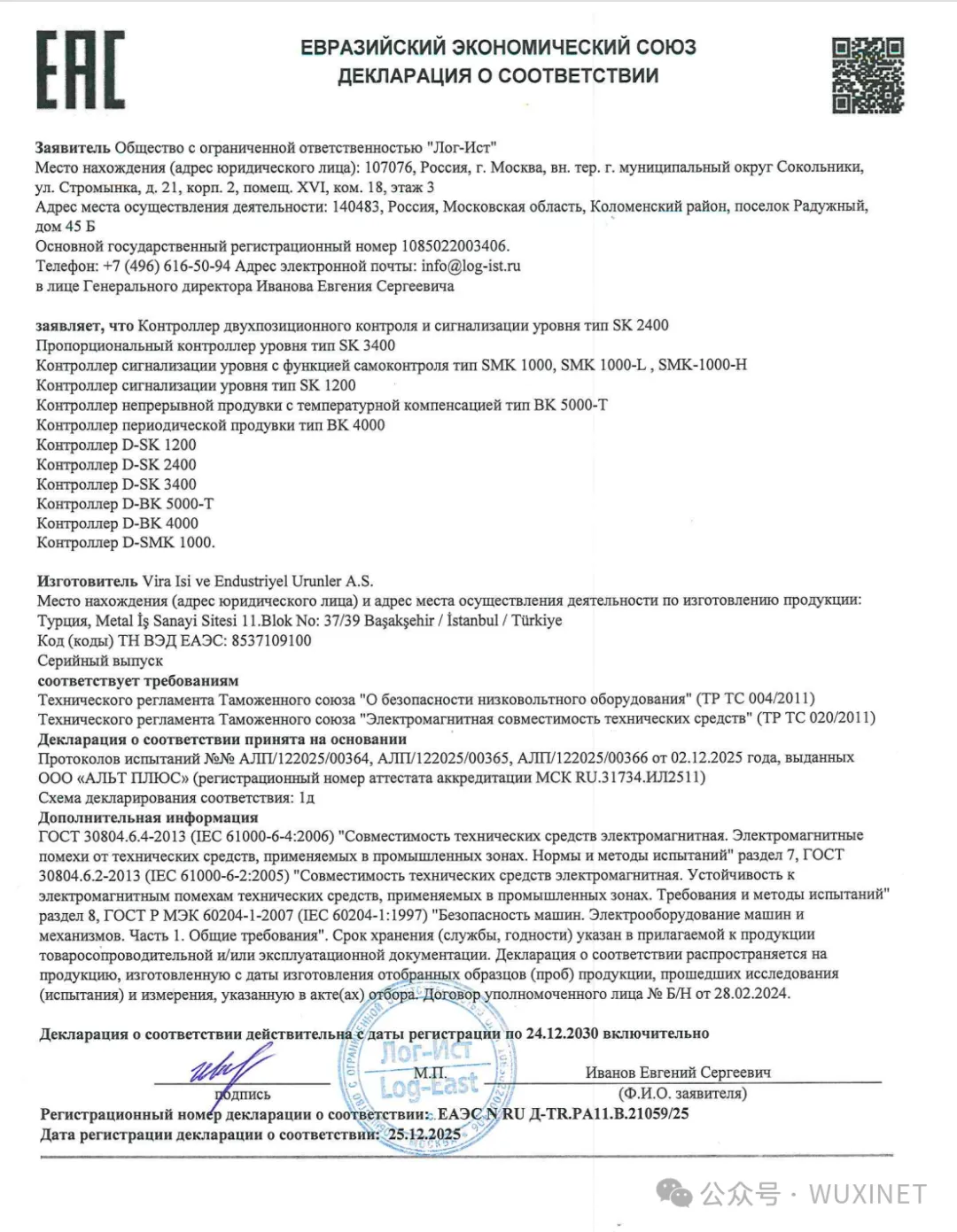

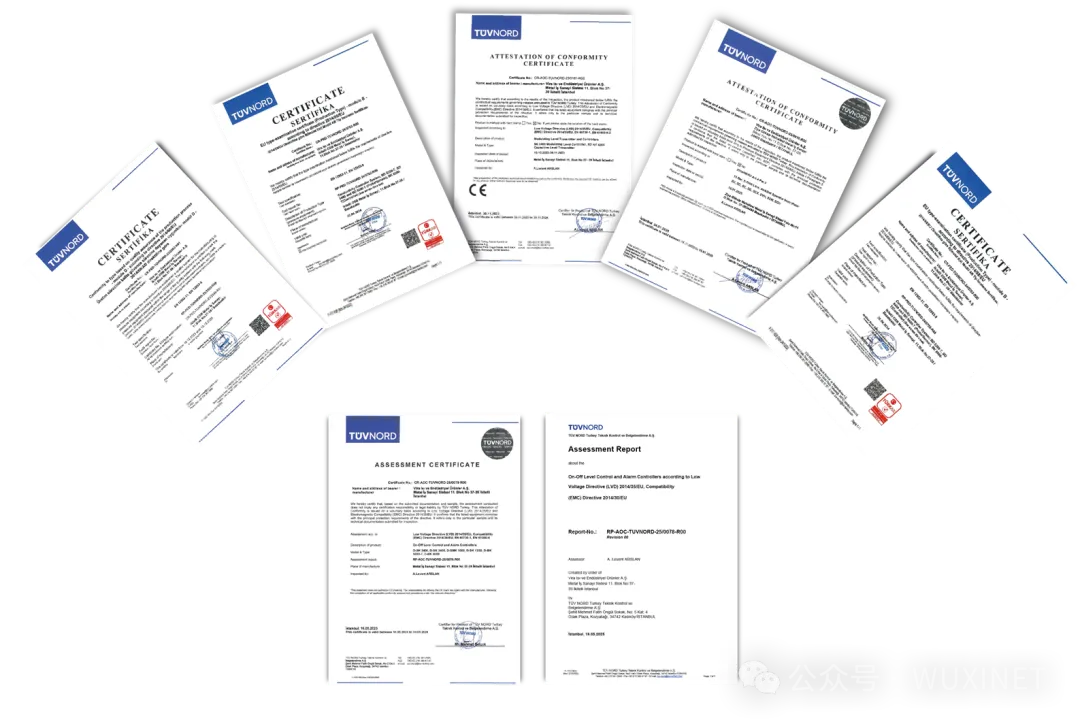

出口欧盟和俄罗斯认证齐全ISO/CE/SIL/PED/EMC/EAC：

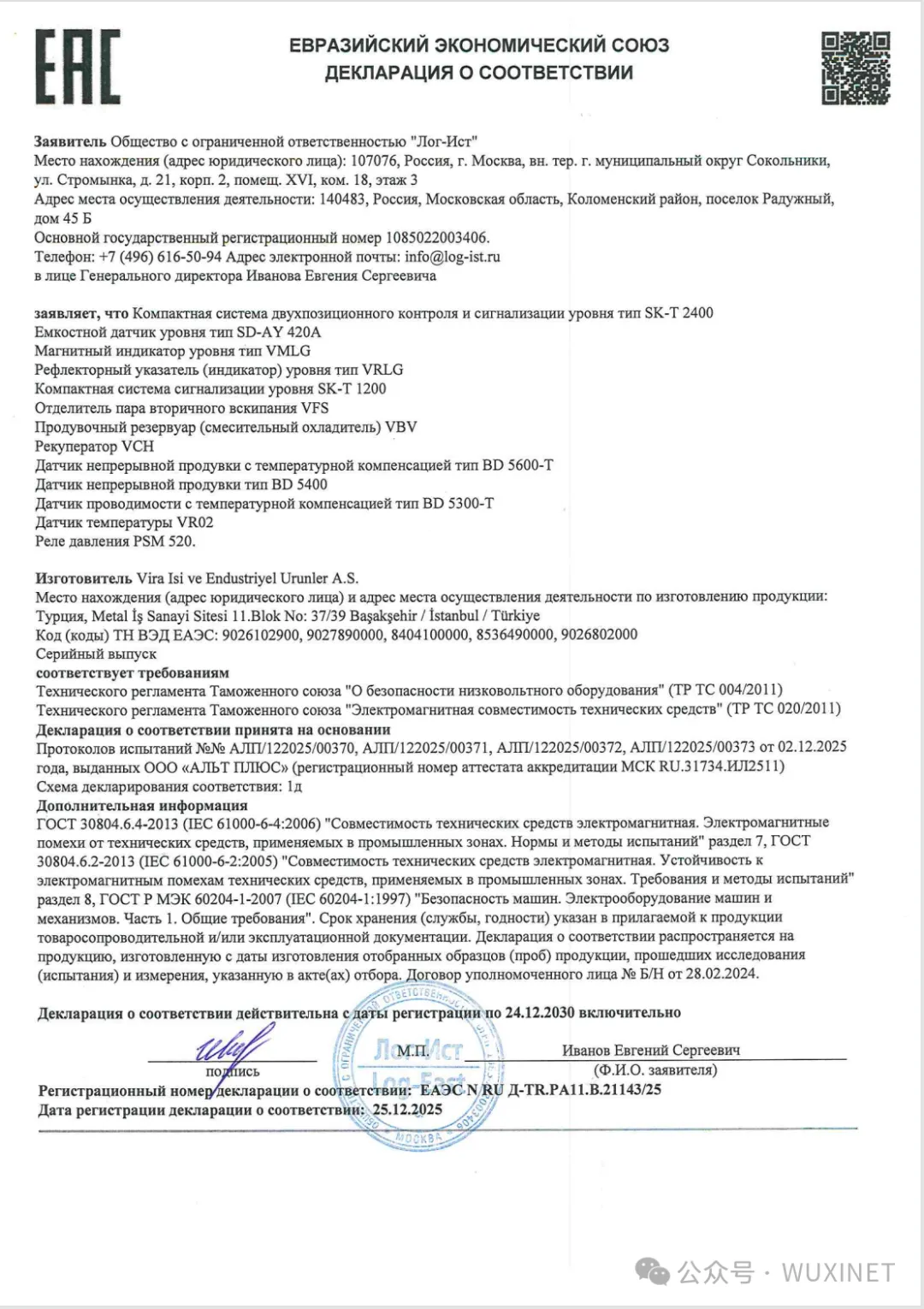

俄罗斯EAC认证
